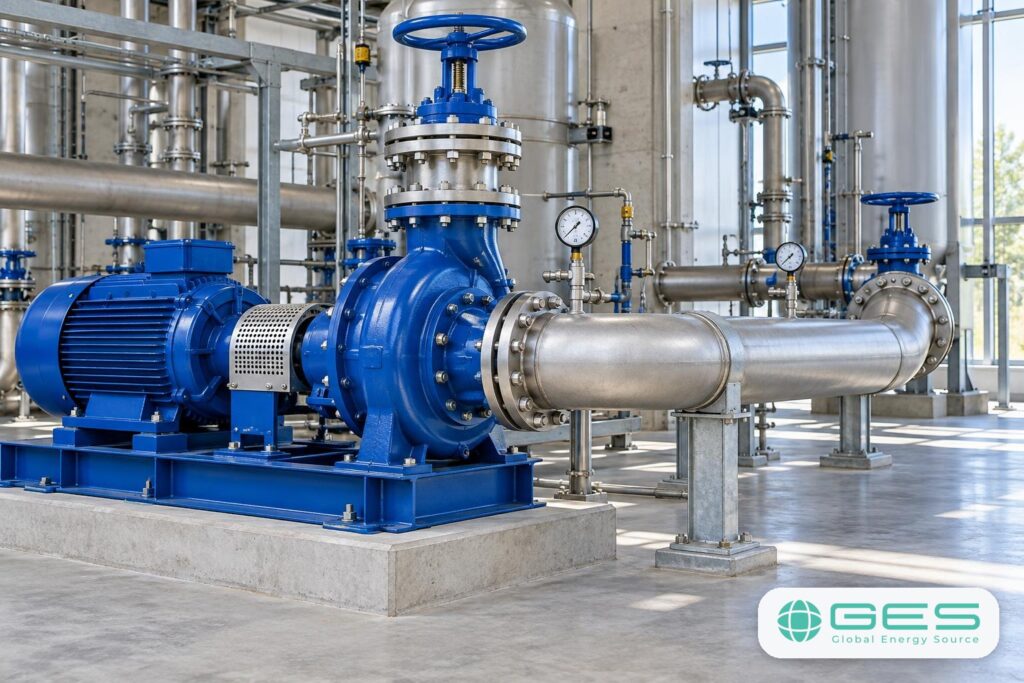

Исходные данные для подбора
| Параметр | Единица | Зачем нужен |
|---|---|---|
| Расход Q | м3/ч | Сколько жидкости нужно перекачать |
| Напор H | м | Какое сопротивление нужно преодолеть |
| Среда | Вода, гликоль, стоки, химия, конденсат | |
| Температура среды | °C | Влияет на материалы, уплотнения и кавитацию |
| Давление на входе | бар или м | Для проверки кавитации и прочности корпуса |
| Режим работы | Постоянный, переменный, периодический | |
| Электропитание | В, Гц | Напряжение и частота сети |
Из чего складывается напор
Требуемый напор состоит из:
- Геодезической высоты: на какую высоту нужно поднять воду.
- Требуемого давления у потребителя: например, свободный напор у самого удалённого крана.
- Потерь в трубопроводах и арматуре: зависят от длины, диаметра, количества поворотов, задвижек, фильтров и теплообменников.
- За вычетом давления на входе, если насос получает воду под напором из сети.
В закрытых системах отопления геодезическая высота не учитывается: насос преодолевает только сопротивление контура.
Характеристика сети и рабочая точка
Потери в сети растут примерно пропорционально квадрату расхода. Если отложить на графике требуемый напор в зависимости от расхода, получится кривая сети. Насос имеет свою кривую: с ростом расхода напор падает.
Рабочая точка находится там, где эти кривые пересекаются. Если насос подобран с большим запасом по напору, рабочая точка смещается вправо, к большему расходу, чем нужно. Насос перекачивает лишнее, потребляет больше энергии и может уйти в зону кавитации.
Зона максимального КПД
У каждого насоса есть точка максимального КПД. Рекомендуется подбирать насос так, чтобы рабочая точка находилась рядом с ней, обычно в пределах условной рабочей зоны характеристики. Работа далеко слева (малый расход) или справа (большой расход) от оптимума ведёт к:
- снижению КПД и росту затрат на электроэнергию;
- вибрации и повышенным нагрузкам на подшипники;
- износу уплотнений;
- кавитации при работе справа.
Кавитационный запас NPSH
Если давление на входе в насос слишком низкое, жидкость начинает вскипать, образуются пузырьки, которые схлопываются и разрушают рабочее колесо. Чтобы этого избежать, располагаемый кавитационный запас системы (NPSHa) должен быть больше требуемого запаса насоса (NPSHr) с запасом безопасности.
Особенно внимательно проверяйте NPSH:
- при всасывании из резервуара, расположенного ниже насоса;
- при перекачке горячей воды и конденсата;
- при больших расходах.
Пример подбора
Условная задача: подача воды из резервуара на технологическую линию.
| Параметр | Значение |
|---|---|
| Требуемый расход | 40 м3/ч |
| Подъём на высоту | 18 м |
| Давление у потребителя | 2 бар, около 20 м |
| Потери в трубопроводе при 40 м3/ч | 7 м |
| Требуемый напор | около 45 м |
По этим данным подбирается насос, у которого точка 40 м3/ч и 45 м лежит рядом с оптимумом КПД. Например, вертикальный многоступенчатый насос Grundfos CR или Wilo Helix V соответствующего типоразмера. Финальный выбор делается по кривым конкретных моделей.
Если бы мы «на всякий случай» подобрали насос на 60 м, он в этой системе выдал бы расход больше 40 м3/ч, а излишек пришлось бы гасить задвижкой. Это постоянные потери энергии.
Когда нужно частотное регулирование
Если расход в системе меняется (водоснабжение, отопление, повышение давления), насос с частотным преобразователем подстраивает обороты под текущую потребность. Это экономит электроэнергию и снижает износ. Подробно в нашей статье о частотном регулировании.
Вопросы и ответы
Можно оценить по схеме трубопроводов, или замерить давление на действующем насосе. Инженер поможет рассчитать потери.
Можно как отправную точку, но старый насос мог быть подобран с ошибкой. Лучше проверить фактические параметры системы.
Частые причины: работа вне рабочей зоны, кавитация, проблемы с монтажом или подшипниками.
Мы официальный партнёр Grundfos и Wilo и подбираем решение на обоих брендах, чтобы сравнить по КПД и срокам.
