Как рассчитать напор станции
Требуемый напор складывается из:
- геодезической высоты от станции до самого высокого водоразборного прибора;
- свободного напора у этого прибора;
- потерь в трубопроводах и арматуре;
- минус гарантированное давление в городской сети на вводе.
Условный пример для 25-этажного дома (не для проектирования):
| Составляющая | Значение |
|---|---|
| Высота до верхнего прибора | около 75 м |
| Свободный напор у прибора | около 20 м |
| Потери в системе | около 15 м |
| Итого требуемый напор | около 110 м |
| Минус давление в сети | около 30 м |
| Напор станции | около 80 м |
Как рассчитать расход
Расход определяется по количеству квартир и водоразборных приборов с учётом вероятности их одновременной работы. Расчёт выполняется по нормам проектирования водопровода. Пиковый расход утром и вечером может многократно превышать ночной, поэтому частотное управление здесь особенно эффективно.
Резервирование
| Схема | Что означает | Когда применять |
|---|---|---|
| 1+1 | Один рабочий, один резервный | Небольшие здания |
| 2+1 | Два рабочих, один резервный | Средние ЖК |
| 3+1 | Три рабочих, один резервный | Крупные ЖК, комплексы |
Насосы чередуются автоматически, чтобы наработка распределялась равномерно.
Зонирование высотных зданий
В высоких зданиях одна зона не работает: на нижних этажах давление будет избыточным. Здание делится на зоны по высоте, каждая со своей станцией или своими регуляторами давления. Это снижает давление в арматуре нижних этажей, шум и риск протечек.
Частотное управление

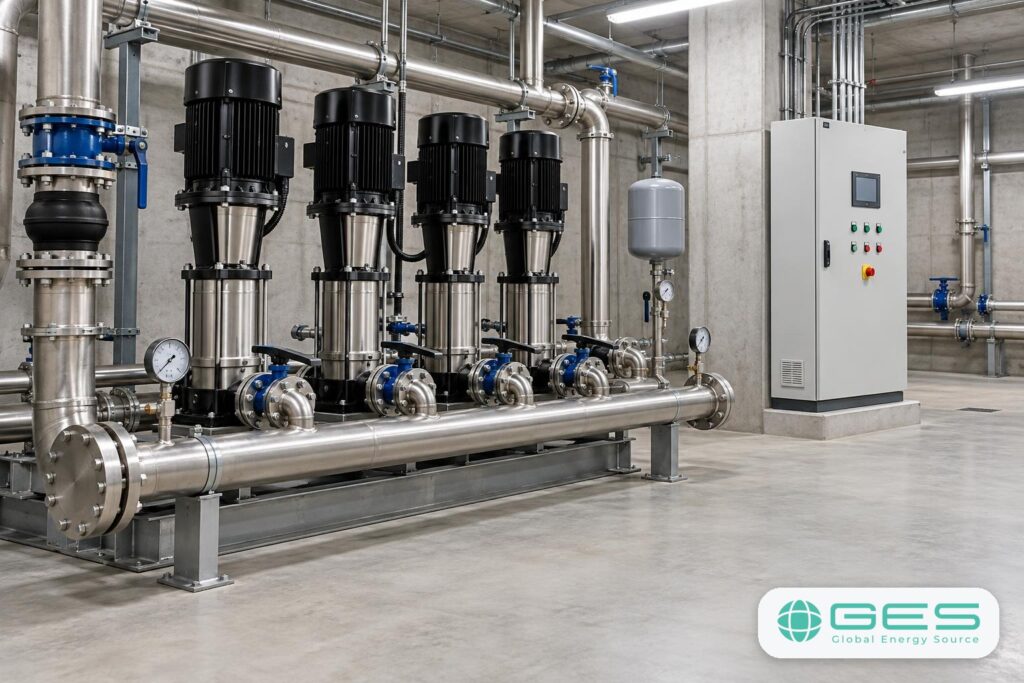

Станция с частотными преобразователями (Grundfos Hydro MPC, Wilo SiBoost Smart):
- держит постоянное давление при любом расходе;
- снижает энергопотребление ночью и при малом разборе;
- исключает гидроудары при пуске и остановке;
- уменьшает шум.
Тишина
В жилом доме насосная часто расположена в подвале под квартирами. Чтобы жильцы не слышали станцию:
- виброопоры под рамой;
- гибкие вставки на трубопроводах;
- насосы с частотным управлением и плавным пуском;
- правильный подбор в рабочую зону.
Что ещё нужно
- защита от сухого хода при падении давления на входе;
- мембранный бак для сглаживания колебаний;
- байпас для подачи воды при остановке станции, если давление в сети позволяет;
- диспетчеризация состояния станции.
Вопросы и ответы
Можно для зданий одной высоты, но для разной этажности и протяжённых сетей лучше разделение по зданиям или зонам.
Обе станции решают задачу. Мы подбираем обе по одним данным и сравниваем по КПД, шуму, цене и сроку.
При правильном подборе и чередовании многие годы. Ресурс уплотнений зависит от качества воды.
Как правило, да. Требования к пожарным насосам отличаются от хозяйственно-питьевых.
